Lubrificador de ar comprimido da série D para componentes pneumáticos.

Apresentação do produto DL Series FRL (Filtro, Regulador e Lubrificador)

1. Introdução do Produto

A unidade FRL (Filtro, Regulador e Lubrificador) da Série DL é um componente de controle pneumático que integra funções de filtragem, redução de pressão e lubrificação. É amplamente utilizada em sistemas pneumáticos para purificar o ar comprimido, estabilizar a pressão de saída e fornecer lubrificação para componentes pneumáticos. Esta série oferece design compacto e desempenho confiável, com uma variedade de especificações e configurações para atender às necessidades de diversas aplicações industriais.

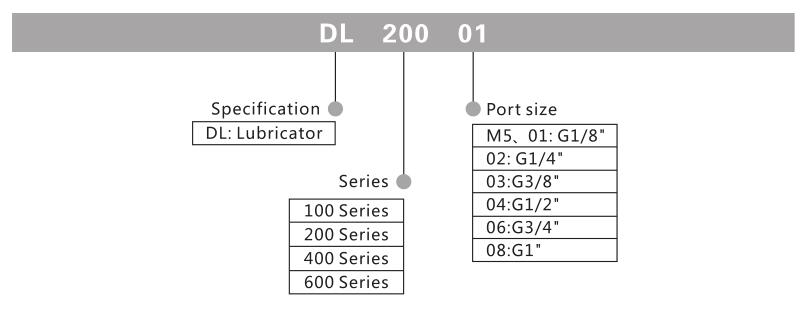

O lubrificador de ar comprimido da série DL inclui diversas combinações, tais como:

FRL (Filtro + Regulador + Lubrificador): Uma unidade triplex completa

FR (Filtro + Regulador): Uma combinação de filtro e redutor de pressão.

Módulos de função individuais: Somente filtro (F), somente regulador de pressão (R) e somente lubrificador (L)

2. Princípio de funcionamento

Unidade de Filtragem: O ar comprimido passa primeiro pelo filtro para remover umidade, névoa de óleo e partículas sólidas (precisão padrão de 40 μm, com opções de 5 μm ou 25 μm).

Unidade Redutora de Pressão: O ar purificado entra na válvula redutora de pressão, onde o mecanismo de mola-diafragma regula a pressão de saída para garantir que a pressão do sistema permaneça estável no valor definido.

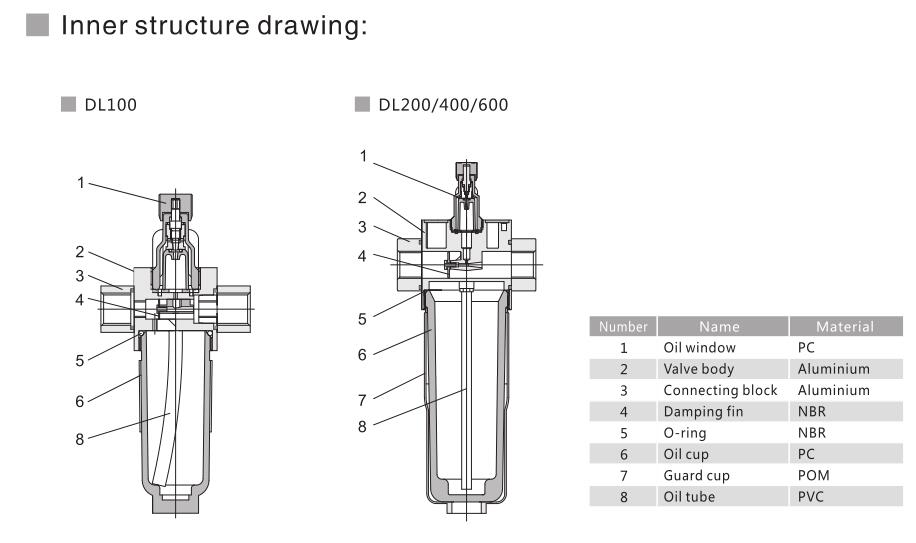

Unidade de Lubrificação (se equipada): Quando o ar flui através do lubrificador, ele carrega uma pequena quantidade de névoa de óleo, que lubrifica os componentes pneumáticos (como cilindros e válvulas), prolongando sua vida útil.

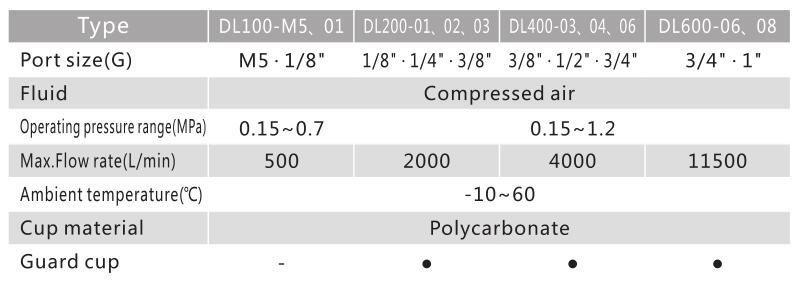

3. Características do produto

Design compacto: A estrutura compacta economiza espaço de instalação.

Alta pressão de operação: A pressão máxima de operação atinge 16 bar (232 psi).

Ampla faixa de ajuste de pressão: 0,5–12 bar (5–175 psi).

Diversos tamanhos de filtro disponíveis: Padrão de 40 μm, com opções de 5 μm e 25 μm.

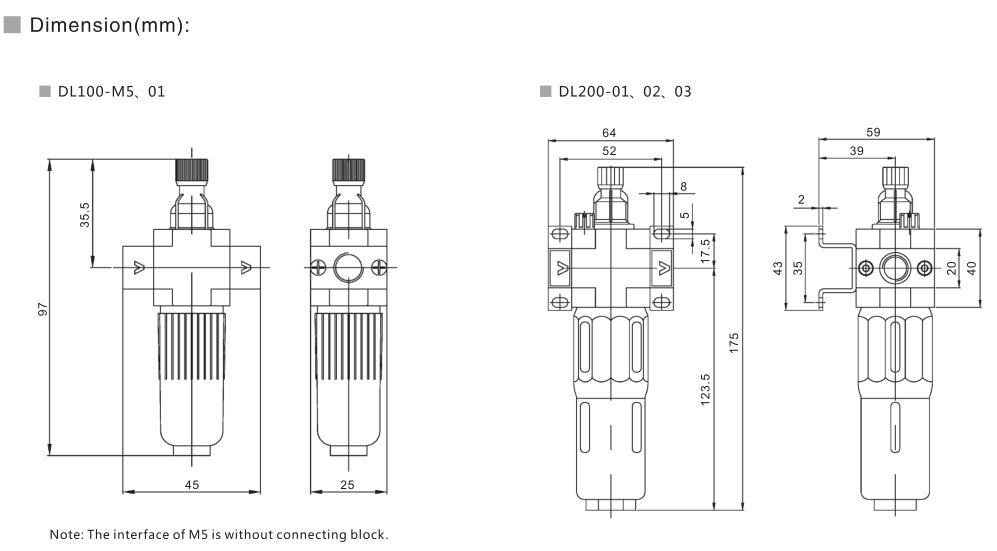

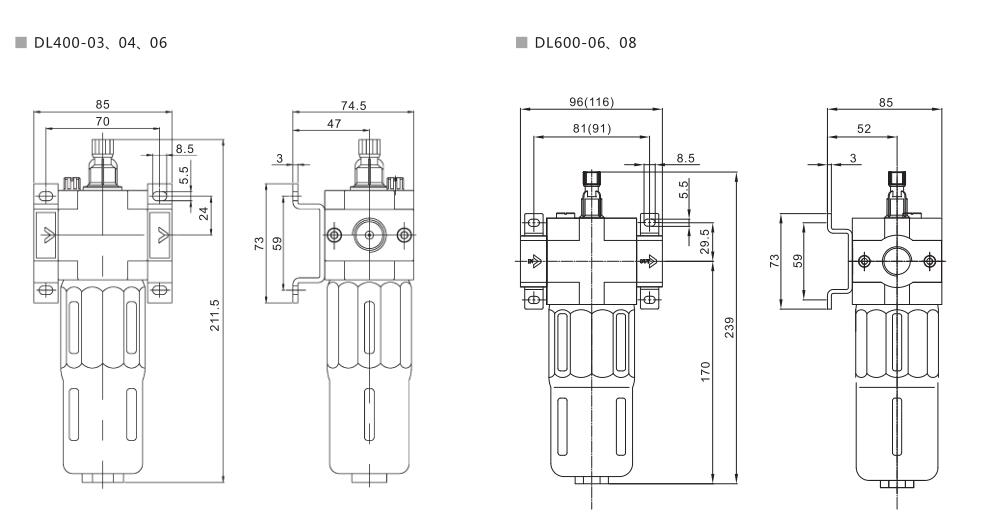

Diversos tamanhos de portas: Disponíveis nos tamanhos 1/8”, 1/4”, 3/8”, 1/2”, 3/4” e 1”.

Diversas opções de drenagem: Dreno diferencial de pressão semiautomático padrão, com dreno automático opcional (A) e dreno manual (M).

Diversas opções de manômetro: Disponível com escalas de 16 bar, 10 bar ou 7 bar.

4. Vantagens da Aplicação

Melhora a confiabilidade do sistema: Filtra impurezas com eficácia, estabiliza a pressão e reduz falhas em componentes pneumáticos.

Prolonga a vida útil do equipamento: A lubrificação reduz o desgaste e é adequada para sistemas pneumáticos de alta velocidade e alta frequência.

Configuração flexível: Combinações funcionais e especificações podem ser selecionadas com base nas necessidades reais.

Instalação e manutenção fáceis: O design modular permite diversos métodos de drenagem e simplifica a manutenção.

5. Aplicações aplicáveis

A série DL de FRL é amplamente utilizada nos seguintes campos:

Equipamentos de automação industrial

Sistemas de transmissão pneumática

Máquinas de embalagem

Equipamentos para processamento de alimentos (atenção à compatibilidade com lubrificantes)

Linhas de fabricação e montagem automotiva

Equipamentos eletrônicos e semicondutores

6. Instruções de Instalação

Selecione as especificações apropriadas (tamanho da porta, combinação funcional) com base nos requisitos do fluxo de ar.

Certifique-se de que a tubulação esteja limpa antes da instalação para evitar a entrada de impurezas no sistema.

Conecte a entrada (IN) e a saída (OUT) corretamente de acordo com a direção do fluxo de ar.

Um manômetro deve ser instalado no lado de saída da válvula redutora de pressão para facilitar a observação.

O lubrificador deve ser abastecido com o tipo de lubrificante especificado (se instalado).

O ralo deve estar virado para uma direção segura para evitar respingos.
